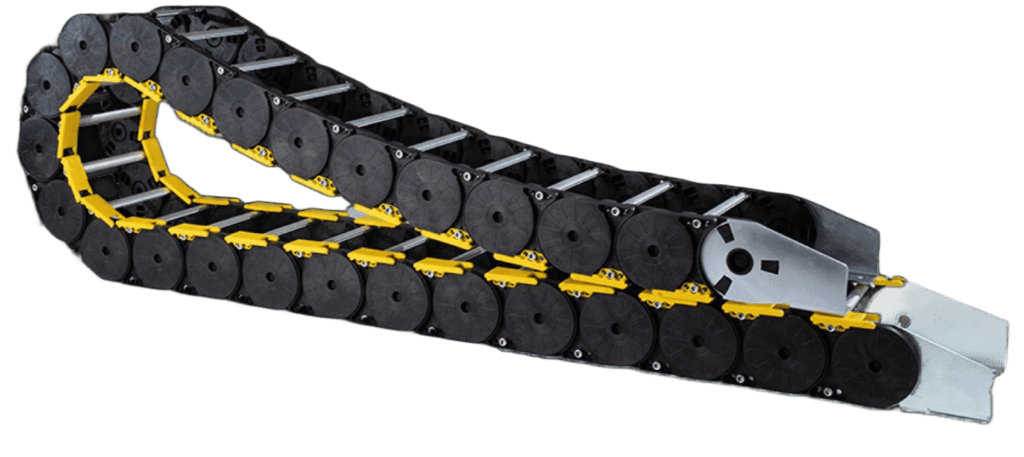

Série 660 - Altura Interna 66mm

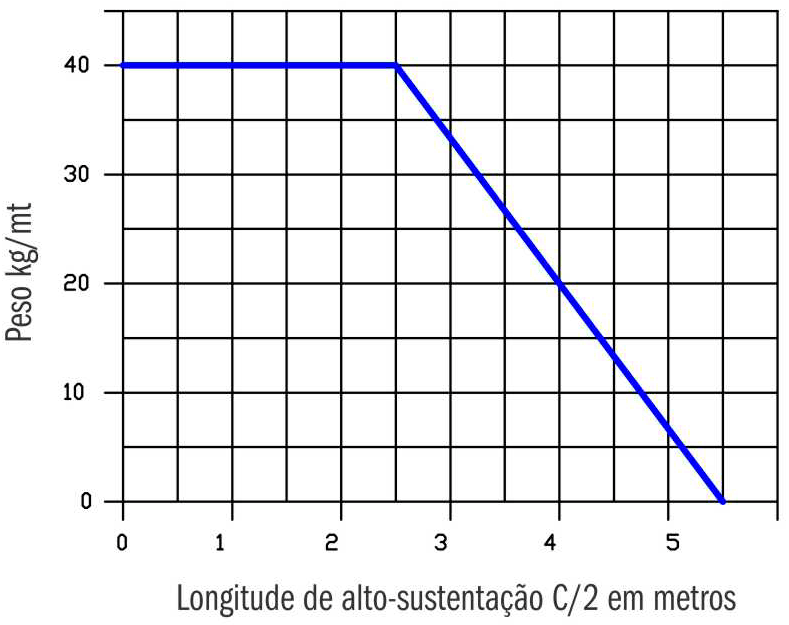

As esteiras da série 660 foram projetadas para resistir às mais severas aplicações. Robustas com paredes de 20mm, sua resistência proporciona uma auto-sustentação excelente. As travessas são fixadas nas laterais com parafusos e por isso podem ser abertas com o auxilio de uma chave allen.

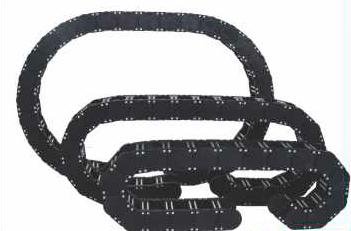

6 opções de raios de curvatura
Pode ser fabricada com qualquer largura entre 45 e 700mm

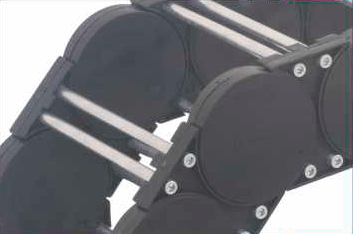

Travessas de duro alumínio parafusadas, com possibilidade de abertura
Separadores verticais e horizontais para todos os modelos
Características:
- Elos por metro: 10
- Temperatura de trabalho: -30°/+120 ºC
- Material: Nylon nas laterais e duro alumínio nas travessas
- Peso por metro: 3 kg + 0,450 kg a cada 100mm de largura
- Cor padrão: Preto
SÉRIE 660 - PARA APLICAÇÕES PESADAS

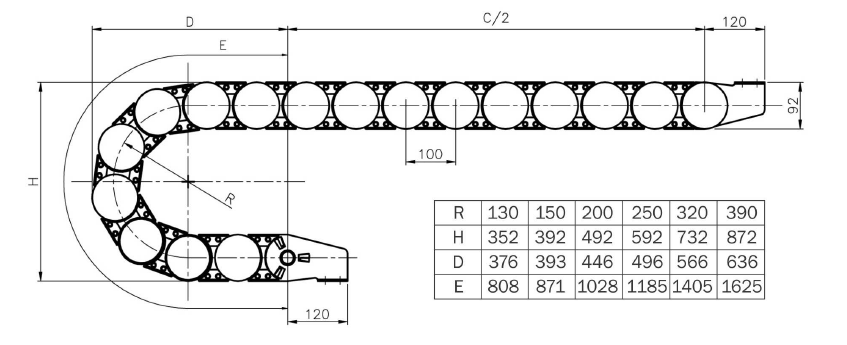

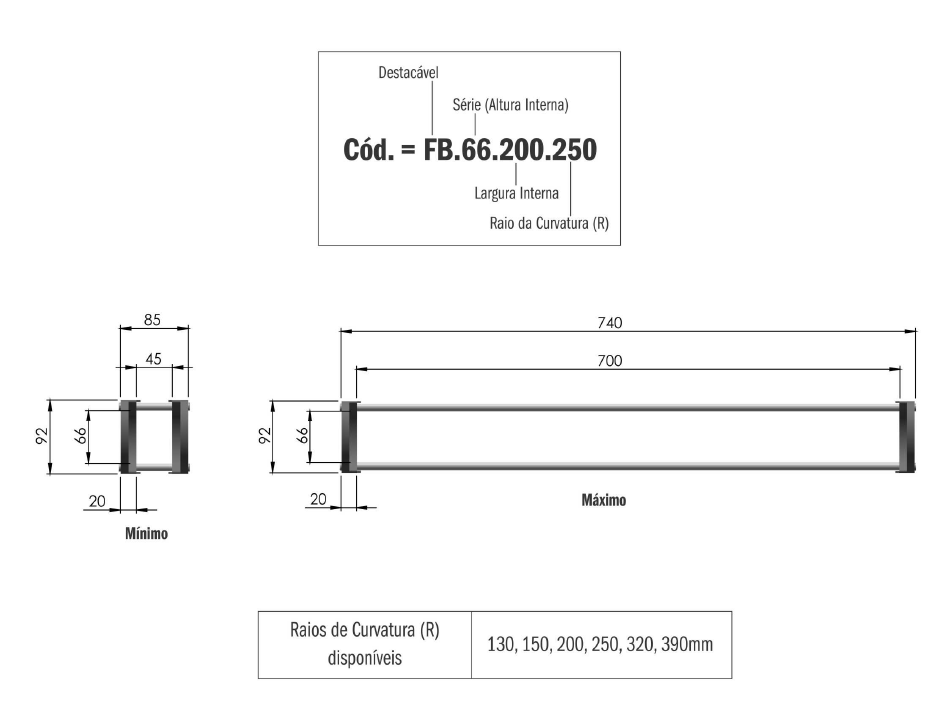

Especificando o código: Com altura interna de 66mm e altura externa de 92mm, a série 660 tem a vantagem de poder ser fabricada em qualquer largura interna entre 45 e 700mm. Somando 40mm obtemos a largura externa, já que cada lateral mede 20mm. Depois de determinada a largura e o raio de curvatura (R) ideal, observe o exemplo abaixo para saber qual é o código do modelo especificado
Exemplo: Largura interna 200mm e raio de curvatura 250mm.

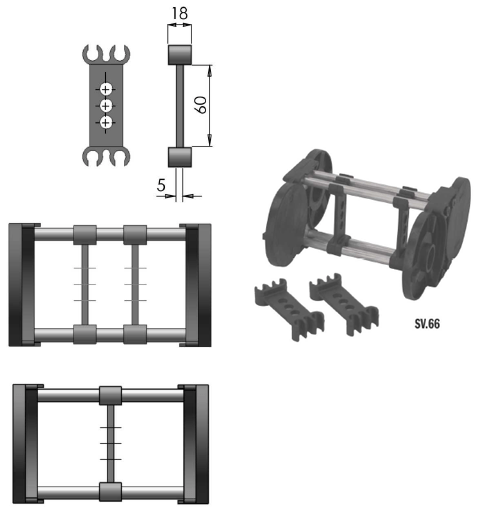

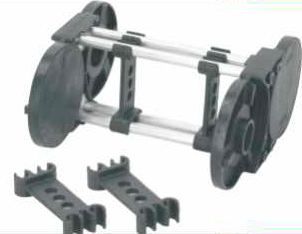

SEPARADOR VERTICAL · CÓDIGO SV.660
O separador vertical SV.660 é um acessório para organizar e separar os cabos e mangueiras. São fornecidos por peça e podem ser usados em todos os modelos desta série. Podem ser usadas quantas peças forem necessárias para dividir o espaço interno. Assim se você dividir o espaço com um separador terá duas divisões, com dois terá três divisões, e assim por diante. O SV.660 é ajustável e pode ser movido lateralmente para qualquer posição dentro do elo da esteira.
SEPARADOR HORIZONTAL · CÓDIGO SH.660

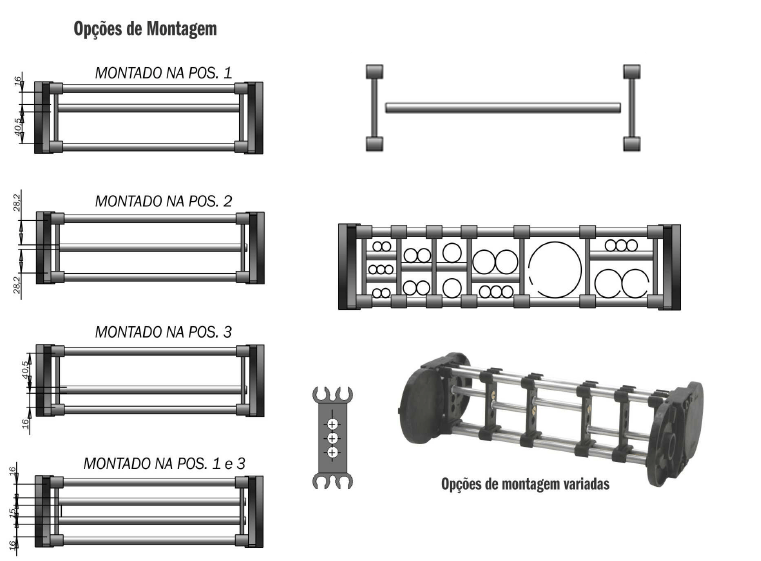

O separador SH.66 é usado para separar o espaço interno da esteira na posição horizontal. O SH.66 deve ser usado em conjunto com o SV.66. Para formar o código do separador horizontal, devemos somar" SH.66 + largura desejada". Exemplo: Largura 200 cód. = SH.66.200 O separador SV.66 possui três furos que são usados como opções de montagem para o separador horizontal SH.66. A cada furo damos o nome de Posição de Montagem que são numeradas de 1 a 3. Podemos também, em uma mesma esteira, mesclar vários tipos de montagem do separador horizontal.

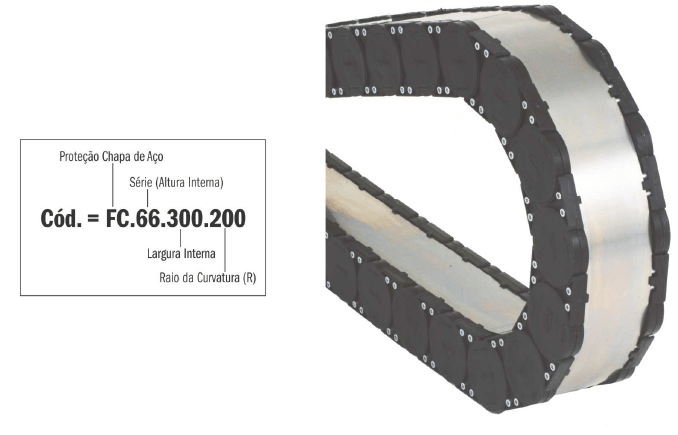

FC.660 - COM PROTEÇÃO DE CHAPA DE AÇO
A série 660 possui a opção de utilizar chapa de aço inoxidável com efeito mola que fecha a esteira tanto pelo raio interno como pelo raio externo.
Essa é uma vantagem que proporciona maior proteção aos condutores contra cavacos e outros resíduos que podem ser agressivos aos cabos e mangueiras. As dimensões e acessórios são os mesmos da série 66. Apenas no código da esteira, utilizamos as iniciais" FC" ao invés de" FB "
Veja o exemplo abaixo para especificar o código:
Exemplo: Largura interna 300mm e raio de curvatura 200mm:

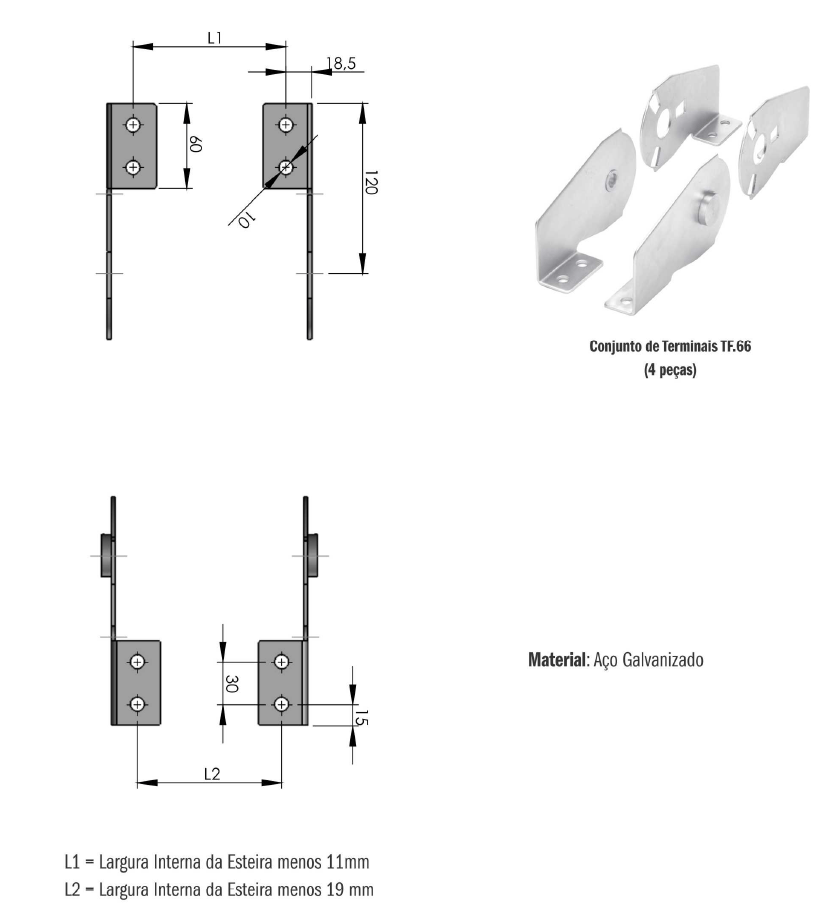

TERMINAIS DE FIXAÇÃO - CÓDIGO TF.660
Os terminais de fixação TF.660 são fornecidos em conjuntos. Cada conjunto é composto por 04 (quatro) peças metálicas (duas para cada extremidade da esteira). Portanto, para cada esteira será necessário apenas 01 (um) cj. de terminais. O conjunto de terminais de fixação TF.660 pode ser usado em todos os modelos de esteiras da série 660.
Terminal Fêmea
Terminal Macho

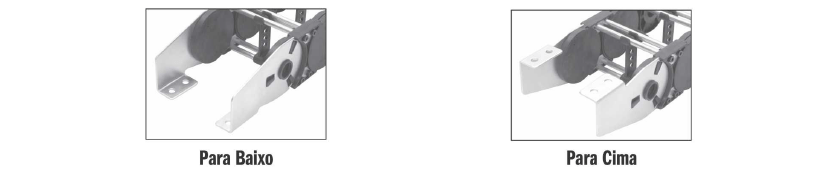

Opções de Instalação: Os terminais de fixação TF.660 podem ser instalados de qualquer uma das duas formas abaixo.
