SÉRIE 450 / 451 · ALTURA INTERNA 45MM

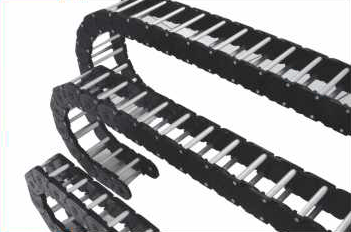

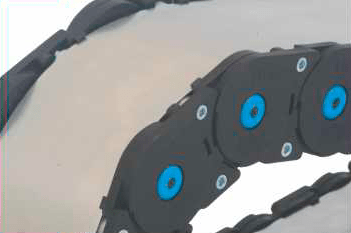

As esteiras da Série 450 foram desenvolvidas para aplicações pesadas e ambientes agressivos. Mesclando material plástico de engenharia e duro-alumínio proporcionam uma alta qualidade e resistência aos mais variados tipos de aplicações.
16 opções de raios de curvatura
Pode ser fabricada com qualquer largura entre 45 e 400mm

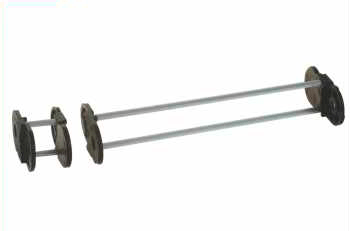

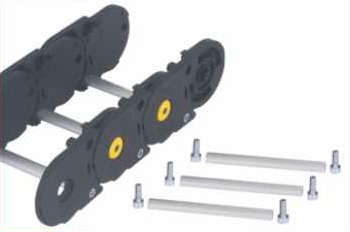

Travessas de duro alumínio parafusadas, com possibilidade de abertura

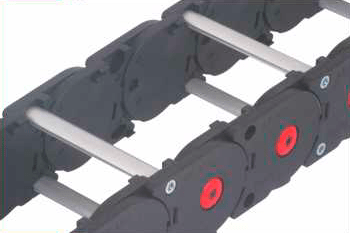

Os pinos centrais podem ser personalizados com qualquer uma dessas cores sem adição de custo.
Possibilidade de montagem com uma travessa a cada 2 elos Série 451
Separadores verticais e horizontais para todos os modelos

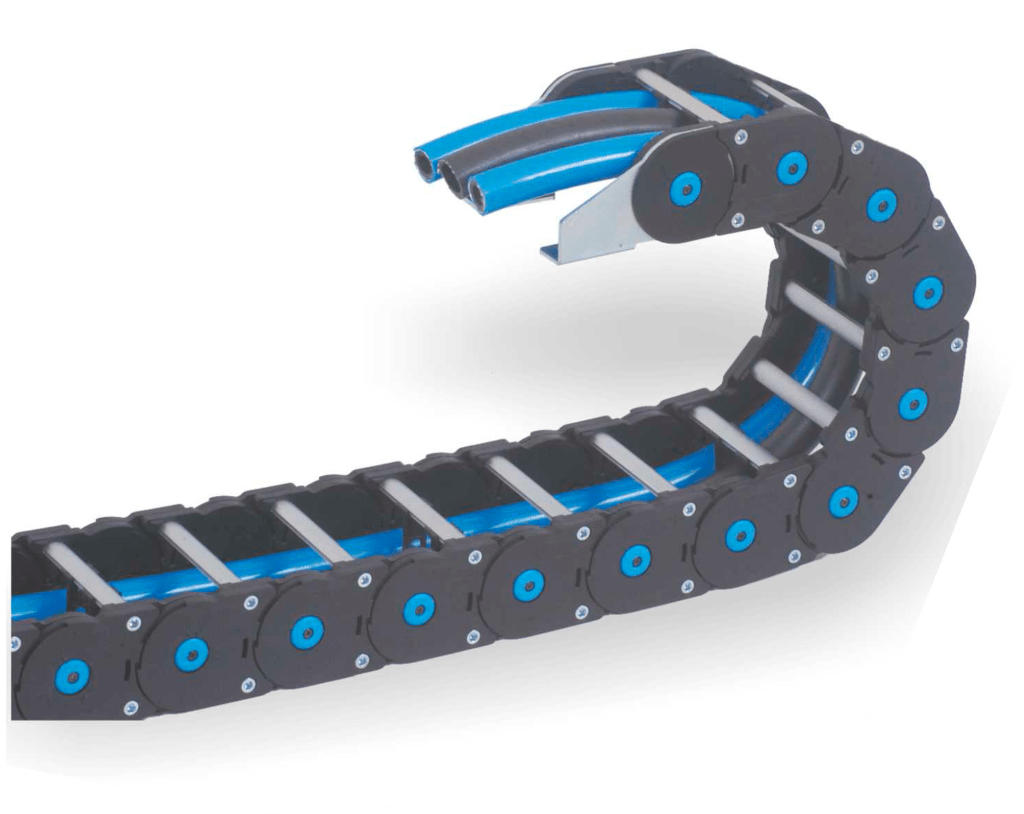

Modelo FC com chapa de aço e maior proteção

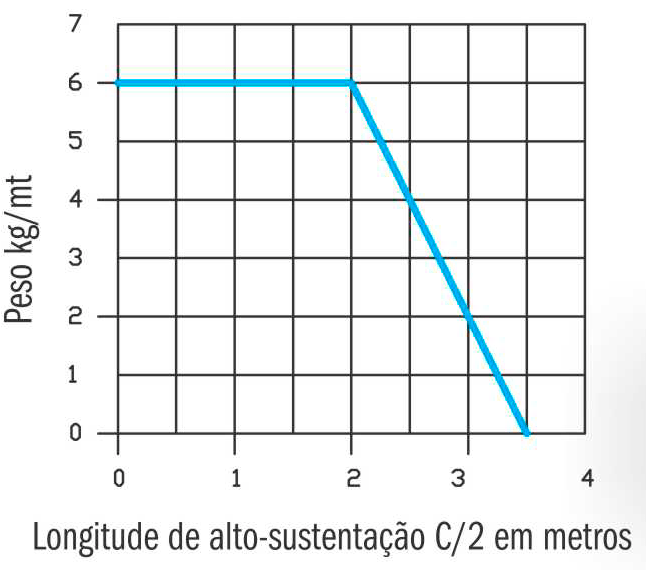

Grande alto-sustentação, pode ser instalada em grandes distâncias sem suporte
Características:
- Elos por metro: 14
- Temperatura de trabalho: -30°/+120 ºC
- Material: Nylon nas laterais e duro alumínio nas travessas
- Peso por metro: 2,330 kg/m + 0,560 kg a cada 100mm de largura
- Cor padrão: Preto
SÉRIE 450 - PARA APLICAÇÕES PESADAS
Raios positivos
Raios negativos
Especificando o Código:

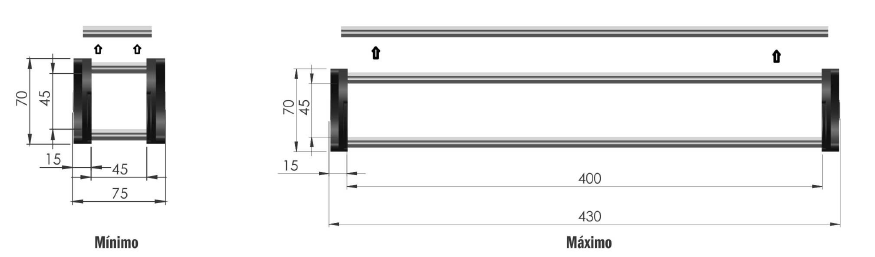

Com altura interna de 45mm e altura externa de 70mm, a série 450 tem a vantagem de poder ser fabricada em qualquer largura interna entre 45 e 400mm. Somando 30mm obtemos a largura externa, já que cada lateral mede 15mm. Depois de determinada a largura e o raio de curvatura (R) ideal, observe o exemplo abaixo para saber qual é o código do modelo especificado:
Exemplo: Largura interna 140mm e raio de curvatura 200mm.

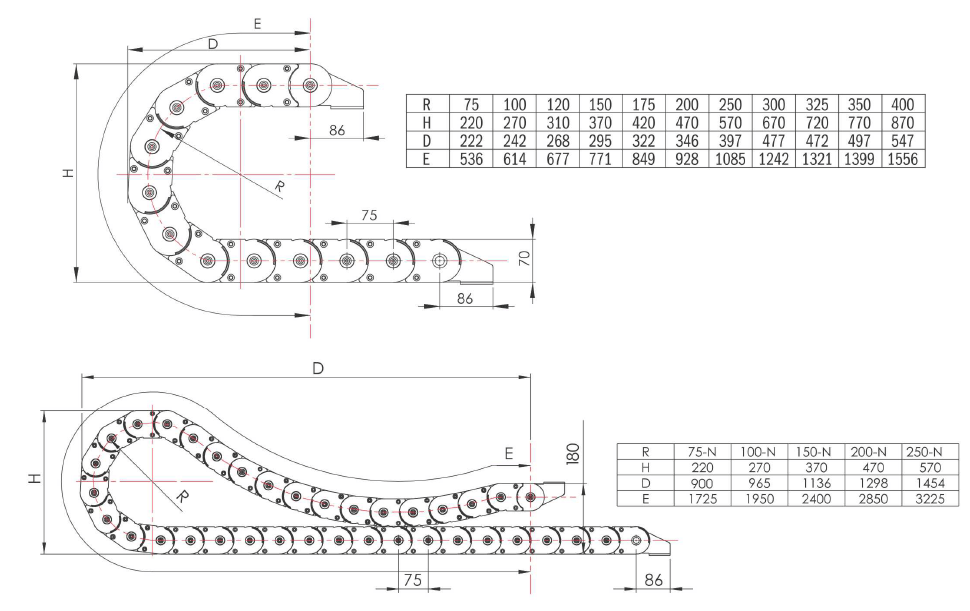

Raios de Curvatura Positivo: 75, 100, 120, 150,175,200,250 ,300,325,350 ,400
Raios de Curvatura Negativo: 75-N, 100-N, 150-N, 200-N, 250-N
SÉRIE 450 / 451 - PARA APLICAÇÕES PESADAS
SÉRIE 451- OPÇÃO RESISTENTE E ECONÔMICA
Com as mesmas medidas e principais características a série 451 é uma variante de construção da série 450. Essa opção de montagem permite que a esteira seja mais leve e econômica. A formulação do código neste tipo de esteira é praticamente igual ao da série 450, mudando apenas a especificação da série no código.
Exemplo: Cód. = FB.450.100.150 - Série 450 · Uma barra transversal por elo
Exemplo: Cód. = FB.451.100.150 1 - Série 451 · Uma barra transversal a cada dois elos
- Elos por metro: 14
- Temperatura de trabalho: -30°/+120 °C
- Material: Nylon nas laterais e duro alumínio nas travessas
- Peso por metro: 2,330 kg/m+ 280 gr a cada 100mm de largura
- Cor padrão: Preto

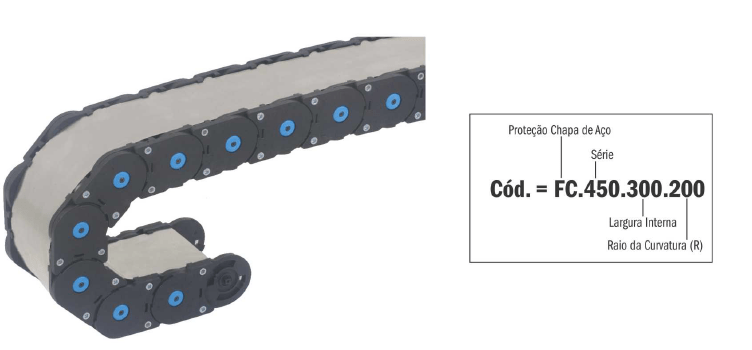

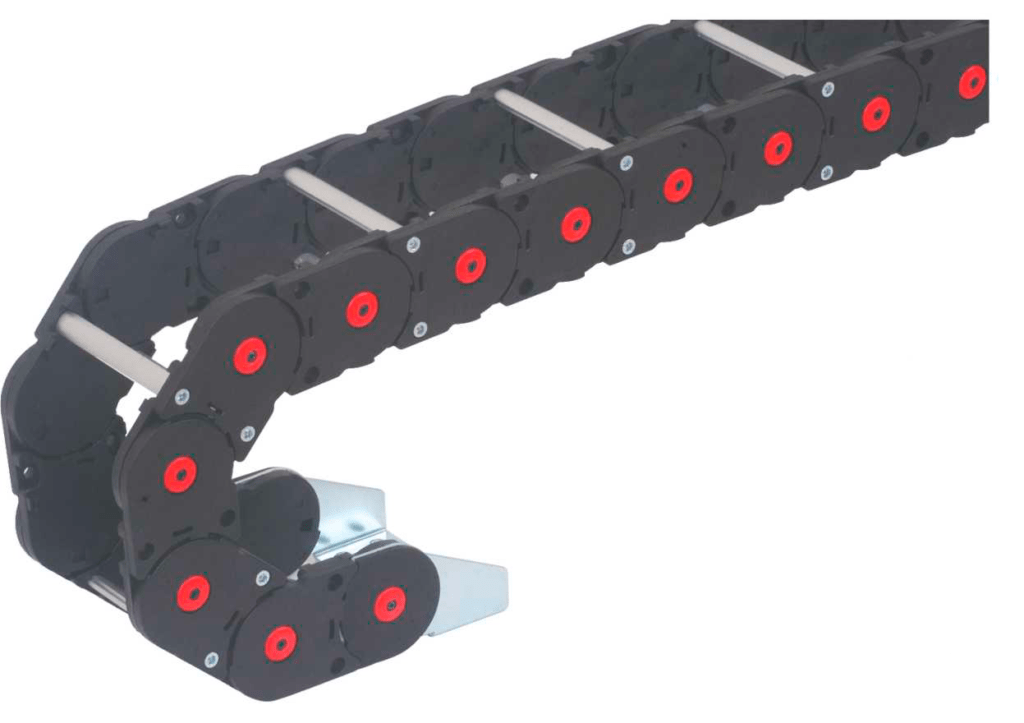

FC.450 - PROTEGIDA COM CHAPA DE AÇO
A série 450 possui a opção de utilizar chapa de aço inoxidável com efeito mola que fecha a esteira tanto pelo raio interno como pelo raio externo. Essa é uma vantagem que proporciona maior proteção aos condutores contra cavacos e outros resíduos que podem danificar os cabos e mangueiras. As dimensões e acessórios são os mesmos da série 450.Apenas no código da esteira, utilizamos as iniciais" FC" ao invés de" FB ".
Veja o exemplo abaixo para especificar o código
Exemplo: Largura interna 300mm e raio de curvatura 200mm:
- Elos por metro: 14
- Temperatura de trabalho: -30°/+120 °C
- Material: Nylon nas laterais, duro alumínio nas travessas e chapa de aço inoxidável
- Peso por metro: 2,330 kg/m + 1 kg a cada 100mm de largura
- Cor padrão: Preto

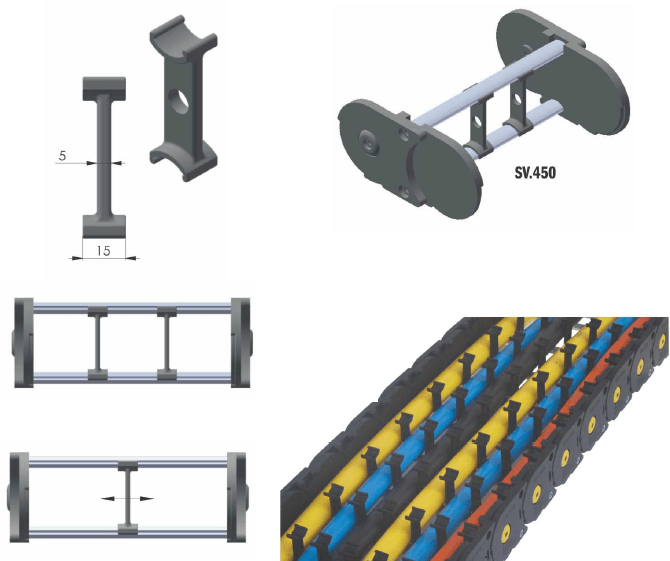

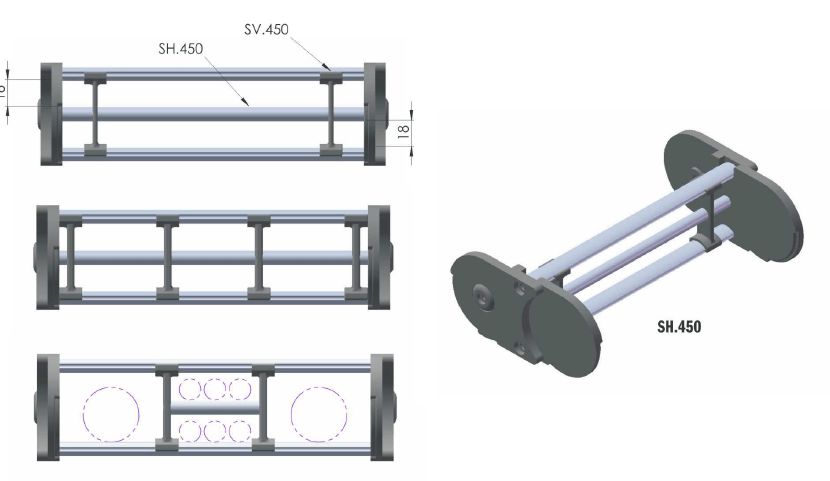

SEPARADOR VERTICAL - CÓDIGO SV.450

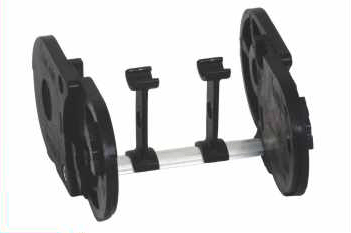

O separador vertical SV.450 é um acessório utilizado para organizar e separar os cabos e mangueiras. São fornecidos por peça e podem ser utilizados em todos os modelos desta série.
Podem ser usadas quantas peças forem necessárias para dividir o espaço interno.
O SV.450 é ajustável e pode ser movido lateralmente para qualquer posição dentro do elo da esteira.
SEPARADOR HORIZONTAL - CÓDIGO SH .450
O separador SH.450 é usado para separar o espaço interno da esteira, na posição horizontal. O SH.450 deve ser usado em conjunto com SV.450. Para formar o código do separador horizontal devemos somar "SH.450 + largura desejada".
Exemplo: largura 150mm cód. = SH.450.150.
Também é possível acrescentar mais separadores verticais caso seja necessário.
TERMINAIS DE FIXAÇÃO - CÓDIGO TF.550
Os terminais de fixação TF.550 são fornecidos em conjuntos. Cada conjunto é composto por 04 (quatro) peças metálicas (duas para cada extremidade da esteira), 02 (dois) acabamentos distanciadores, 02 (dois) pinos centrais de montagem e 02 (dois) parafusos. Portanto, para cada esteira será necessário apenas 01 cj. de terminais. O conjunto de terminais de fixação TF.550 pode ser usado em todos os modelos de esteiras da série 450 e 550.

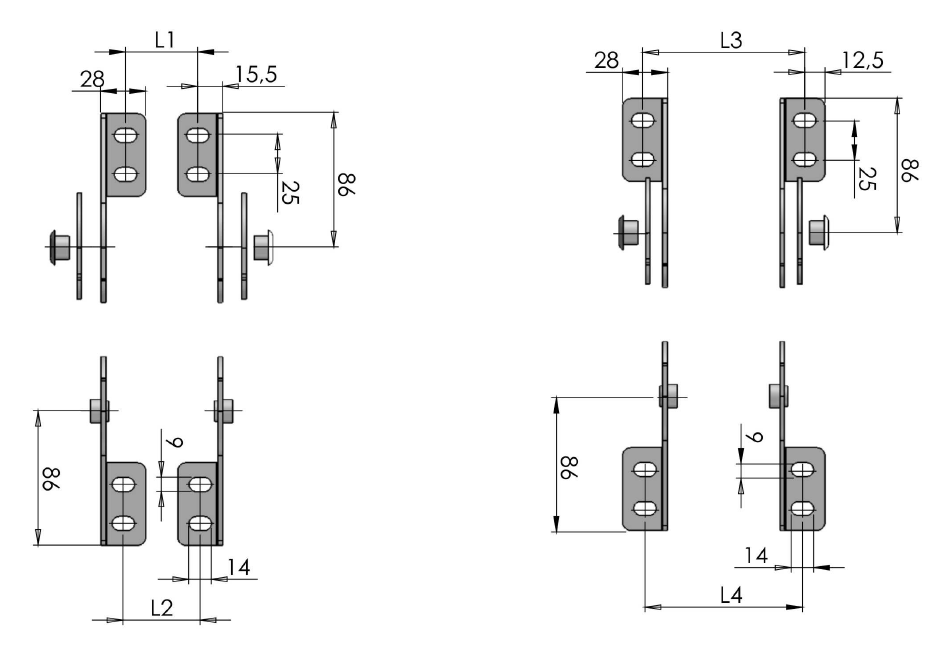

L1 - Largura interna da esteira menos 13mm
L2 - Largura interna da esteira menos 10mm
L3 - Largura interna da esteira menos 46mm
L4 - Largura interna da esteira menos 57mm

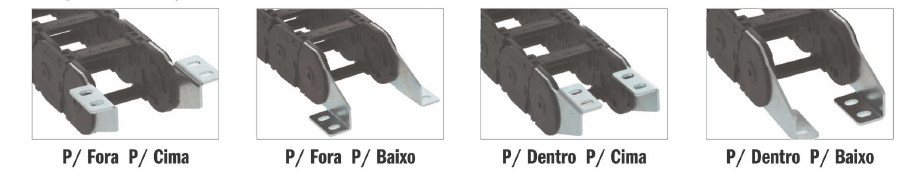

Opções de Instalação: Os terminais de fixação TF.550 podem ser instalados de qualquer uma das quatro formas abaixo
