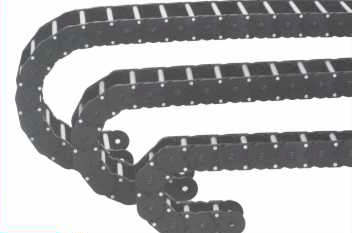

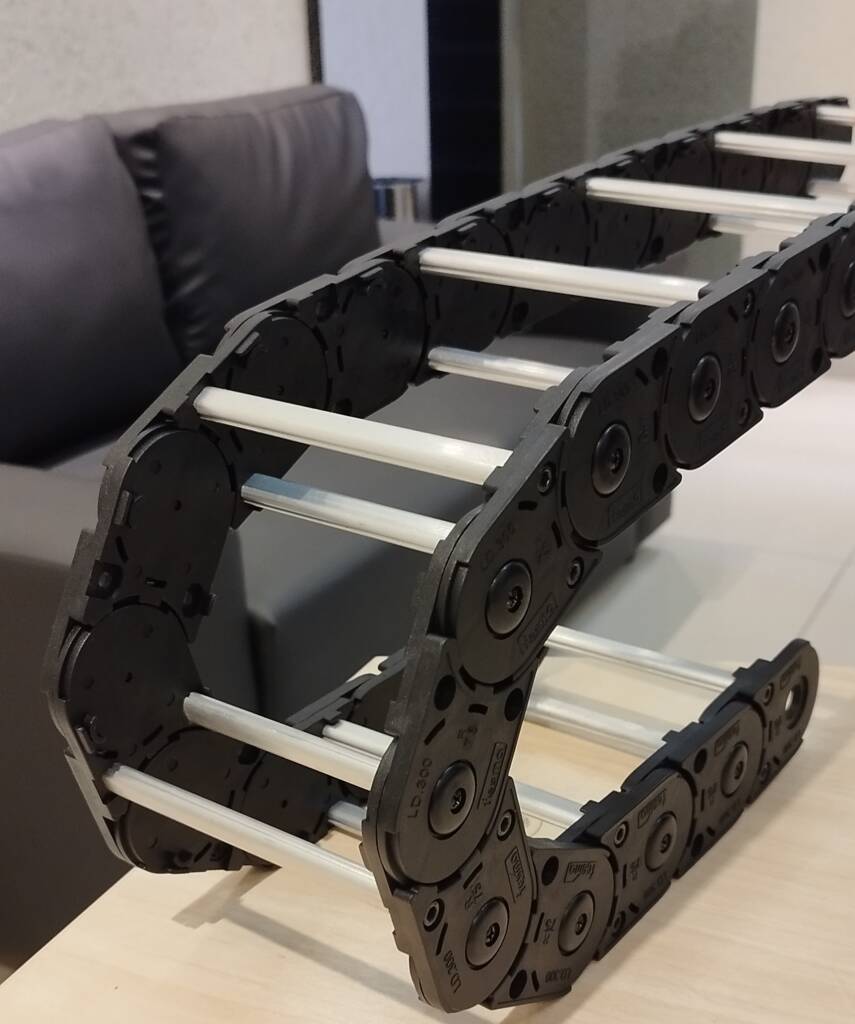

SÉRIE 300/301/302/303 -ALTURA INTERNA 30MM
As esteiras da série 300 além de resistentes e apropriadas para ambientes agressivos, são extremamente versáteis e possibilitam uma grande variação de montagem. são adequadas para trabalhos com mangueiras de alta pressão.
5 opções de raios de curvatura
Pode ser fabricada com qualquer largura entre 40 e 300mm
Travessas de duro alumínio parafusadas, com possibilidade de abertura

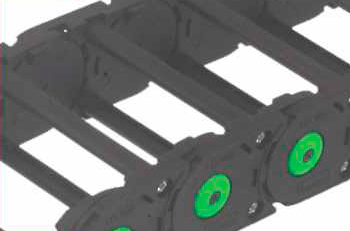

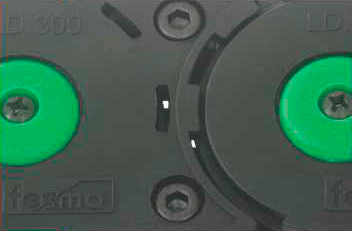

Os pinos centrais podem ser personalizados com qualquer uma dessas cores sem adição de custo.
Possibilidade de montagem com uma travessa a cada 2 elos Série 301
Opção de barras transversais plásticas - Série 302/303
Modelo FC com chapa de aço e maior proteção
Separadores verticais para todos os modelos
Características:
- Elos por metro: 17
- Temperatura de trabalho: -30°/+120 C°
- Material: Nylon + duro Alumínio
- Peso por metro (SÉRIE 300): 1,35 kg + 0,580 kg a cada 100mm de largura
- Peso por metro (SÉRIE 301): 1,32 kg + 0,290 kg a cada 100mm de largura
- Peso por metro (SÉRIE 302): 1,35 kg + 0,340 kg a cada 100mm de largura
- Peso por metro (SÉRIE 303): 1,32 kg + 0,170 kg a cada 100mm de largura
- Cor padrão: Preto

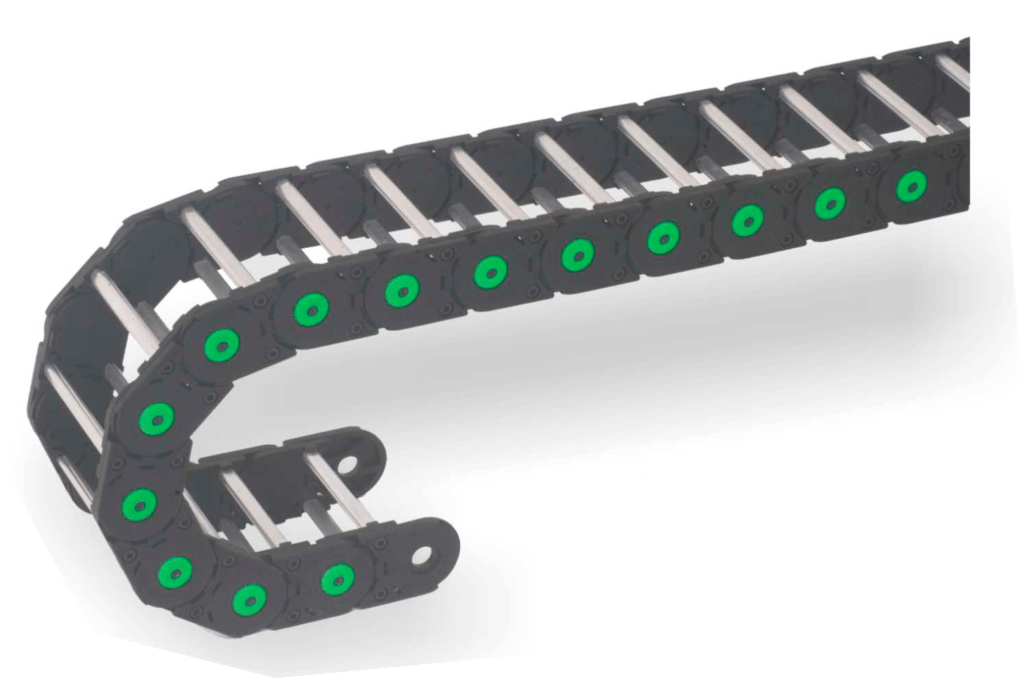

SÉRIE 300 - PARA APLICAÇÕES PESADAS

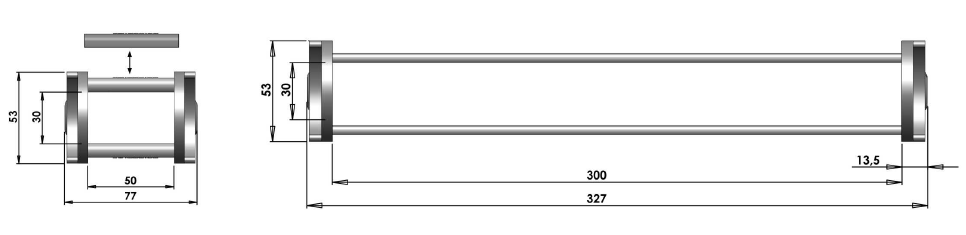

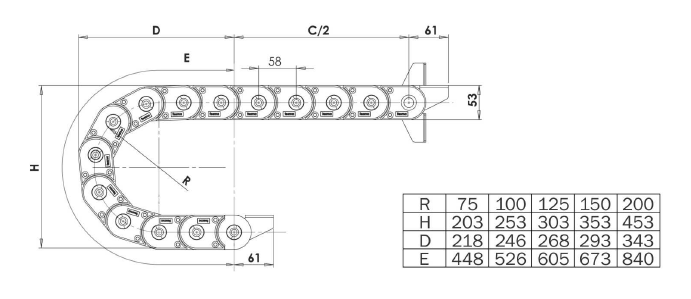

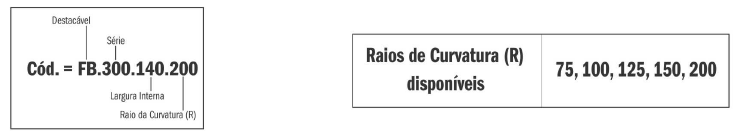

Especificando o Código: Com altura interna de 30mm e altura externa de 53mm, a série 300 tem a vantagem de poder ser fabricada em qualquer largura interna entre 40 e 300mm. Somando 27mm obtemos a largura externa, já que cada lateral mede 13,5mm. Depois de determinada a largura e o raio de curvatura (R) ideal, observe o exemplo abaixo para saber qual é o código do modelo especificado:
Exemplo: Largura interna 140mm e raio de curvatura 200mm:

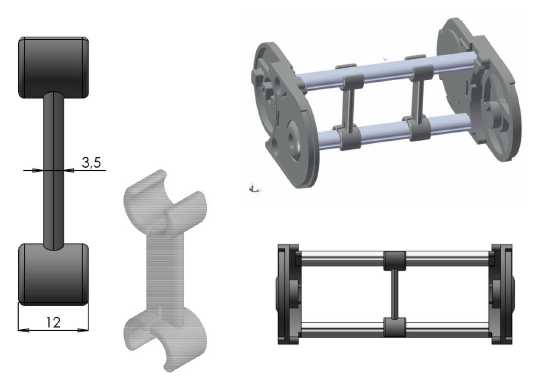

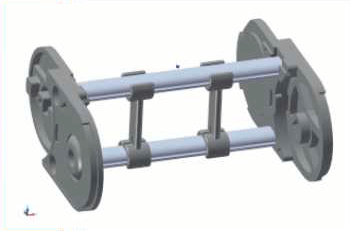

SEPARADOR VERTICAL - CÓDIGO SV.300
O separador vertical SV.300 é um acessório utilizado para organizar e separar os cabos e mangueiras. São fornecidos por peça e podem ser utilizados em todos os modelos desta série. Podem ser usadas quantas peças forem necessárias para dividir o espaço interno. O SV.300 é ajustável e pode ser movido lateralmente para qualquer posição dentro do elo da esteira.

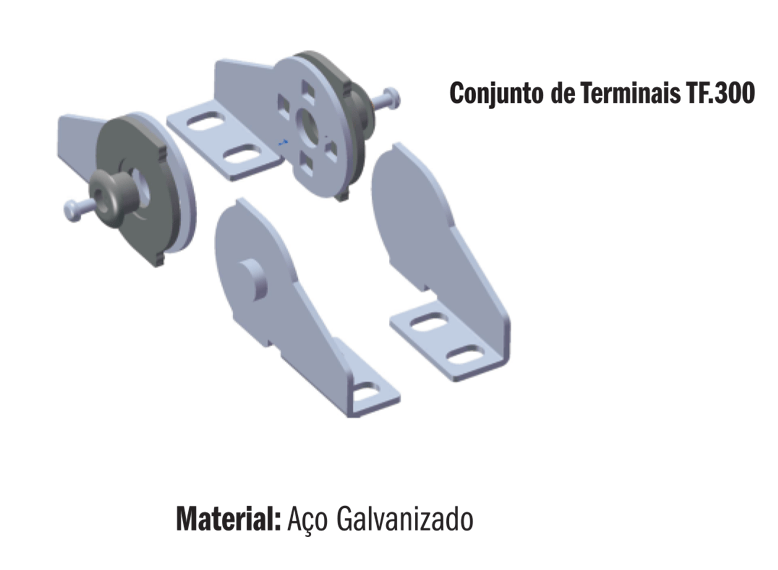

TERMINAIS DE FIXAÇÃO - CÓDIGO TF.300
Os terminais de fixação TF.300 são fornecidos em conjuntos. Cada conjunto é composto por 04 (quatro) peças metálicas (duas para cada extremidade da esteira), 02 (dois) acabamentos distanciadores, 02 (dois) pinos centrais de montagem e 02 parafusos. Portanto, para cada esteira será necessário apenas 01 (um) cj. de terminais. O conjunto de terminais de fixação TF.300 pode ser usado em todos os modelos de esteiras da série 300.

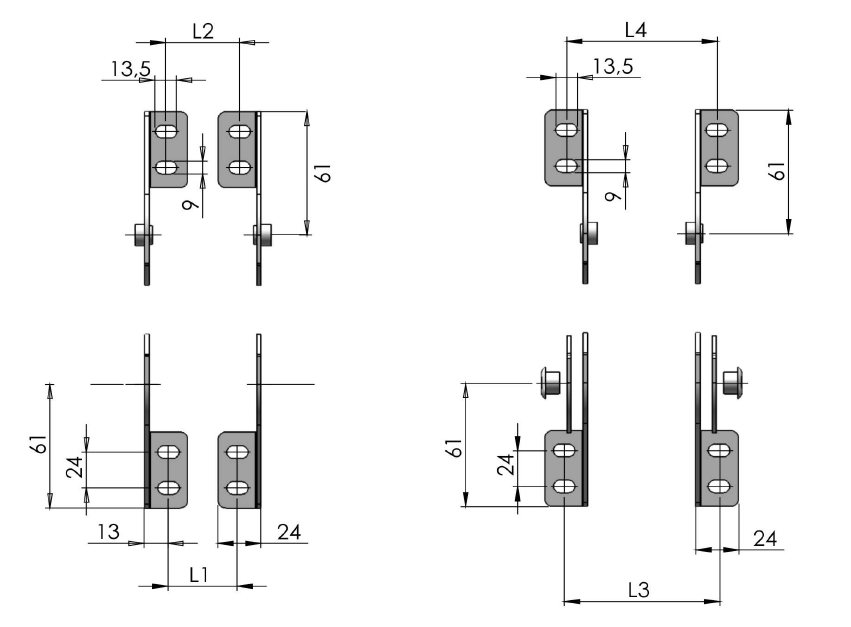

L1 - Largura interna da esteira menos 10mm
L2 - Largura interna da esteira menos 5mm
L3 - Largura interna da esteira menos 48mm
L4 - Largura interna da esteira menos 59mm

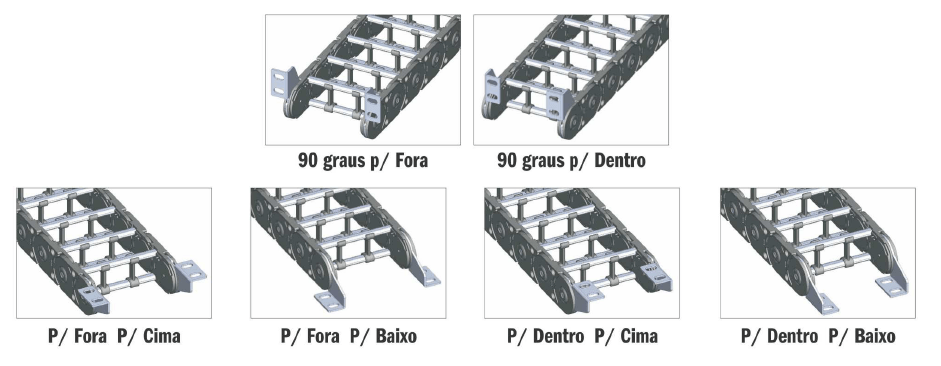

Opções de Instalação: Os terminais de fixação TF.300 podem ser instalados de qualquer uma das formas abaixo
Terminal Fêmea
Terminal Macho
SÉRIE 301 - UMA BARRA TRANSVERSAL A CADA 2 ELOS
SÉRIE 301 - OPÇÃO RESISTENTE E ECONÔMICA

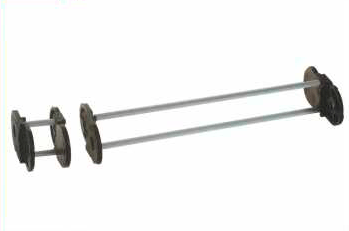

Com as mesmas medidas e principais características a série 301 é uma variante de construção da série 300. Essa opção de montagem permite que a esteira seja mais leve e econômica. A formulação do código neste tipo de esteira é praticamente igual ao da série 300, mudando apenas a especificação da série no código.
Exemplo: Cód. = FB.300.100.150 - Série 300 - Uma barra transversal por elo
Exemplo: Cód. = FB.301.100.150 - Série 301 - Uma barra transversal a cada 2 elos

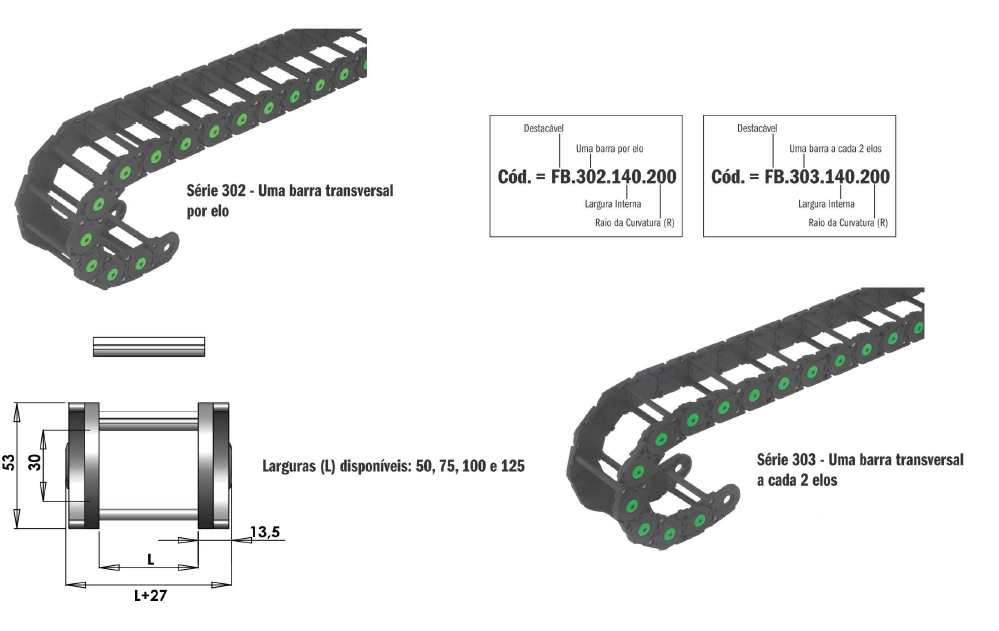

SÉRIE 302/303 - BARRAS TRANSVERSAIS PLÁSTICAS
É possível optar por barras transversais plásticas, e também optar pela quantidade de barras na esteira. Se optar por barras em todos os elos a série será a 302 e se optar por barras a cada 2 elos a série será a 303. Veja os exemplos abaixo:

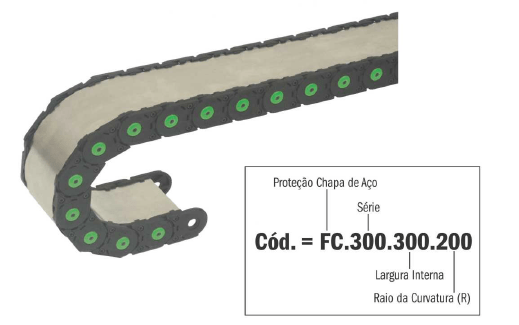

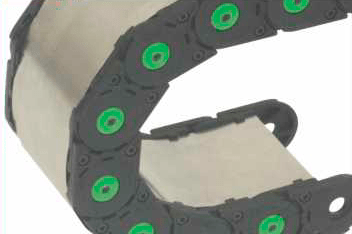

FC.300 - PROTEGIDA COM CHAPA DE AÇO
A série 300 possui a opção de utilizar chapa de aço inoxidável com efeito mola que fecha a esteira tanto pelo raio interno como pelo raio externo. Essa é uma vantagem que proporciona maior proteção aos condutores contra cavacos e outros resíduos que podem ser agressivos aos cabos e mangueiras. As dimensões e acessórios são os mesmos da série 300. Apenas no código da esteira, utilizamos as iniciais" FC" ao invés de" FB ". Veja o exemplo ao lado para especificar o código:
